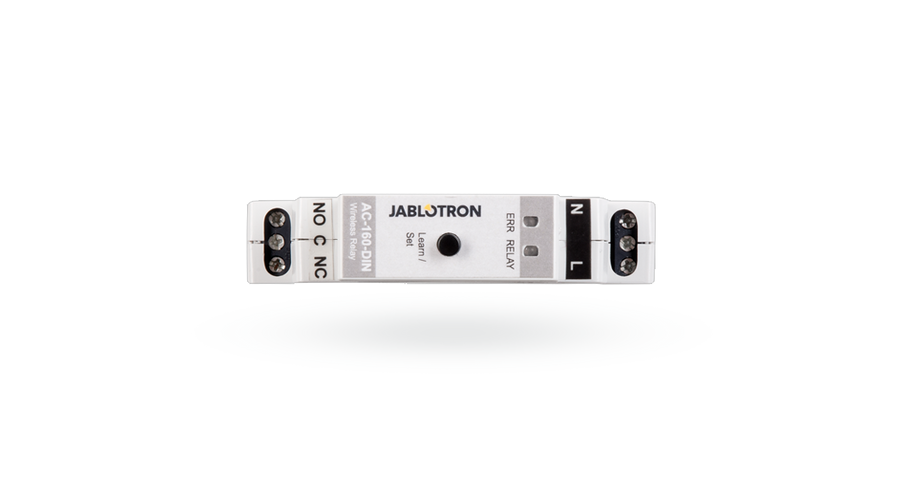

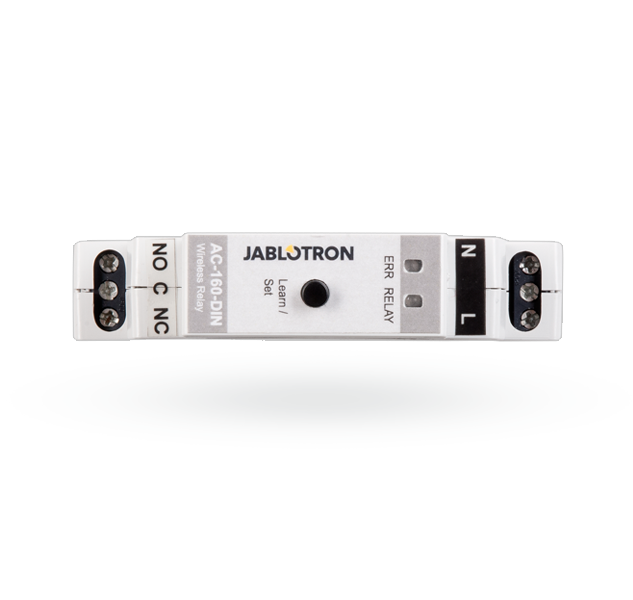

JABLOTRON AC-160-DIN, multifunkcionális relé

Ár:
24.450 Ft + ÁFA ( 31.052 Ft )
Cikkszám: 7817
Gyártó: JABLOTRON
Raktárkészlet 1: Nincs raktáron - rendelhető
Raktárkészlet 2: 1 db raktáron

Az AC-160-DIN multifunkcionális teljesítmény relé a JABLOTRON 100 és 100+ rendszerek két irányban kommunikáló beavatkozó eszköze. A központ memóriájában történő letárolás után a relé követi a központ PG kimeneteinek állapotváltozásait, egy kapcsolt relés kimenetet szolgáltat galvanikus leválasztással, 230V/16A terhelhetőséggel. A relé telepíthető önálló működési módra is, ebben az esetben a relé a memóriájába letárolt JA-15x sorozatú vezeték nélküli eszközöktől érkező jelzéseket követi 5 különféle működési módban. Ezek: ALAPBEÁLLÍTÁS, amikor követi a letárolt eszköz állapotváltozásait, IMPULZUS, ÁTKAPCSOLÁS, KIKAPCSOLÁS és TILTÁS. A relé az előlapon található kézi nyomógomb segítségével közvetlenül is v ezérelhető. Lehetőség van a relé firmware programjának USB porton át történő frissítésére. A központ memóriájában egy memóriahelyet foglal el.

Menny.:db

Vélemények

Erről a termékről még nem érkezett vélemény.
Írja meg véleményét!

Leírás

Az AC-160-DIN multifunkcionális teljesítmény relé a JABLOTRON 100 és 100+ rendszerek két irányban kommunikáló beavatkozó eszköze. A központ memóriájában történő letárolás után a relé követi a központ PG kimeneteinek állapotváltozásait, egy kapcsolt relés kimenetet szolgáltat galvanikus leválasztással, 230V/16A terhelhetőséggel. A relé telepíthető önálló működési módra is, ebben az esetben a relé a memóriájába letárolt, legfeljebb 64 db, JA-15x sorozatú vezeték nélküli eszköztől, vagy JA-16x távirányítótól érkező jelzéseket követi 5 különféle működési módban. Ezek: ALAPBEÁLLÍTÁS, amikor követi a letárolt eszköz állapotváltozásait, IMPULZUS, ÁTKAPCSOLÁS, KIKAPCSOLÁS és TILTÁS. A relé kimenet manuálisan is vezérelhető az előlapon elhelyezett nyomógomb megnyomásával. Ugyancsak ez a nyomógomb használható a relé működési paramétereinek beállítására a relé önálló működési módjában. A relét DIN sínre történő telepítés céljára terveztük, és egy visszajelző LED-et is tartalmaz, mely jelzi a relé aktuális üzemállapotát, vagy a központtal, vezeték nélküli eszközökkel történő kapcsolattartás hibáit. A rendszernek, melyhez a relét csatlakoztatni szeretnénk, tartalmaznia kell egy telepített és működő JA-11xR rádiós vevőmodul, mely képessé teszi a rendszert a vezeték nélküli eszközök jeleinek fogadására. Javasoljuk, hogy a multifunkcionális relé telepítését bízza a Jablotron Alarms helyi képviselője, az LDSZ Kft. által kiképzett és levizsgáztatott telepítőre!

Műszaki adatok

  • Tápfeszültség: 230 V/50 Hz
  • A relé saját áramfelvétele: (230 V AC min / max) 0.5 W/1.7 W
  • Rádiókommunikációs frekvencia: 868.1 MHz, Jablotron protokoll
  • Antenna: Belső
  • A relé terhelhetősége – II védelmi osztály:
    • Maximális kapcsolható feszültség: 250 V AC
    • Rezisztív terhelés (cosφ=1): max.16 A
    • Induktív, kapacitív terhelés (cosφ=0,4): max. 8 A
    • Halogén fényforrások: max. 1000 W
    • Minimális kapcsolható egyenfeszültségű teljesítmény: 0.5 W
  • Javasolt csatlakozó vezetékek: max. 2 x 1.5 mm2 ; max. 1 x 2.5 mm2
  • IP védettség: IP-20 (az EN 65529 szerint)
  • IP-40 (előlap felől)
  • Méretek: 18 x 90 x 64 mm
  • Súly: 65 g
  • Működési hőmérséklettartomány: -10 ~ + 40°C,
  • Működési páratartalom: 75%, relatív, nem kondenzálódó
  • További megfelelőségek: ETSI EN 300 220-1, EN 50130-4, EN 55022, EN 60950-1, EN 50581
  • Használatakor figyelembe kell venni az ERC REC 70-03 előírásait

Paraméterek

Termék kategória Kimeneti modulok
Típus Vezetékes
