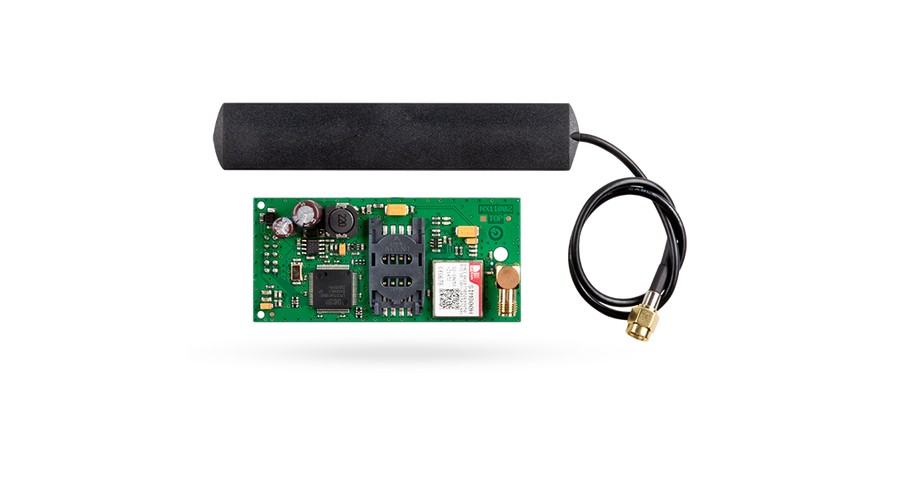

A JA-190Y GSM kommunikátor kizárólagosan a a JABLOTRON 100 rendszer részét képező JA-100K és JA-100KR típusú központi egységekkel használható, a JABLOTRON 100+ sorozatú központi egységekhez nem használható. A modul feladata, hogy biztosítsa a központi egység elérhetőségét a GSM/GPRS hálózaton keresztül. A kommunikátor teszi lehetővé, hogy egy Felügyeleti központ és az arra jogosult felhasználók megkapják a rendszertől érkező jelentéseket, és hogy okostelefonos vagy számítógépes MyJABLOTRON alkalmazásokat futtató felhasználók távolról is elérhessék a rendszert, továbbá, hogy SMS vagy hangüzeneteket kapjanak a rendszertől, illetve SMS üzenetekkel vezérelhessék a rendszer különböző funkcióit

A modult közvetlenül a központi egység nyomtatott áramköri lapjára kell telepíteni, a kiegészítő modulok számára fenntartott csatlakozó aljzatba történő felhelyezéssel.

Figyelem: Az országhatárhoz közeli területeken a honos térerő esetleges hullámzása arra kényszerítheti a kommunikátort, hogy átlépjen roaming üzemmódba, amely a konkrét szolgáltatási szerződés tartalmától függően megnövelheti az adatkommunikációval járó költségeket. Ez megelőzhető a SIM kártya roaming funkciójának letiltásával, illetve az LDSZ Kft. által ajánlott kedvezményes árú SIM kártya bérleti szerződés (1000 Ft + ÁFA/hó, 3 év hűségidő) használatba vételével. A kommunikátor kártyafüggetlen, és feltöltős kártyával is működik, azonban javasoljuk előfizetéses kártya használatát, mert ezzel biztosítható a folyamatos és megbízható működés.

MABISZ

Műszaki adatok

• Tápfeszültség:
  • 12V DC (a központi egységről)
  • Átlagos áramfelvétel: kb. 40 mA (a GSM jelerősségtől függően)
• Maximális áramfelvétel : 750mA
• GSM kommunikációs sáv QUAD-BAND, 850/900/1800/1900MHz
• Osztályba sorolások Védelem Grade 2/Környezet class II
• (Megjegyzés: a védelmi osztályba sorolás csak akkor alkalmazható, ha a csatlakoztatott központi egység is megfelel a grade 2 védelmi osztály előírásainak. A Távfelügyeleti beállításokról bővebben a központi egység telepítési leírásában olvashat)
• Megfelelőségek EN 50131-1 +A1 ­+A2, EN 50131-3,
• EN 50131-10, EN 50136-1, EN 50136-2, ANSI SIA DC-09, T 031
• Működési környezet: általános beltéri
• Működési hőmérséklettartomány -10 °C ~ 40 °C
• Átlagos működési páratartalom: 75% RH
• SPT kommunikátor típusa
  • SPT típus Z (központi egység bővítő modul)
• AS/SPT interfész: Pass-through
• Támogatott ATS osztály/kommunikációs protokoll:

Megjegyzés:

1. Az ATS interfész konfigurálásában megjelenő ATS osztályok és adatátviteli protokollok a maximális lehetséges beállítási lehetőségek a riasztási kommunikációs útvonal összeállítása során. A tényleges osztályba sorolás meghatározása a telepítő feladata a Távfelügyelettől kapott információk alapján. A riasztás átviteli útvonal összeállítása a CLC/TS 50136-7 irányelv előírásai szerint kell történjen.
2. DP4 osztály csak a LAN kommunikátor használata esetén választható ki.

Figyelem: A WIFI vagy GSM által megvalósított LAN kommunikáció rádiós kommunikációnak számít, ezért DPx riasztás átviteli útvonal létrehozása során GSM kommunikátor vagy WIFI WAN hálózat használata nem lehetséges.

Kifejezések magyarázata:

• SPx:  Egy kommunikációs útvonal egy Távfelügyelethez (Egy útvonal)
• = 1 adatátviteli közeg
• DPx:  Két kommunikációs útvonal egy Távfelügyelethez (Két útvonal)
• = 2 különböző adatátviteli közeg, pl. rádió kommunikáció (GSM) és fém vagy optikai kábel (PSTN, LAN).
• Kompatibilis vevőegységek (a Távfelügyelet oldalán)  bármely, a megadott kommunikációs protokollokat fogadni képes vevőegység
• Minősítő testület: Trezor Test
• További megfelelőségek EN 60950-1, ETSI EN 301 489-1,
• ETSI EN 301 489-7, EN 55022, EN 50130-4, ETSI EN 301 419-1 és EN 301 511
• Hívófél azonosító (CLIP): ETSI EN 300 089
• Használatakor figyelembe kell venni a CEPT/ECC/DEC/(04)06 előírásait
