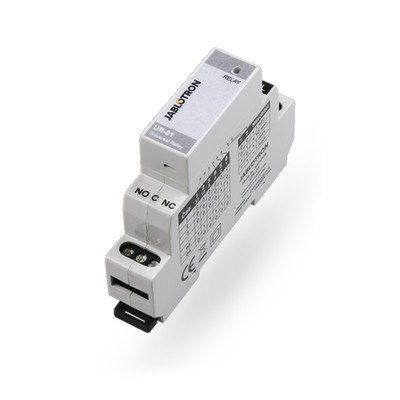

JABLOTRON UR-01, univerzális, DIN sín okos relé, SMART HOME feladatokra
Az Ön személyes kapcsolattartója ehhez a termékhez
|
Arnóth Péter +36-20/407-90-48 |
| Az Ön műszaki támogatója ehhez a termékhez
|
Tóth Ferenc +36 20/357-81-68 |
| Cikkszám: | 7816 |
| Gyártó: | JABLOTRON |
| Raktárkészlet 1: | 1 db raktáron |
| Raktárkészlet 2: | 1 db raktáron |
|
|
|
|
Az UR-01 univerzális relé számos felhasználási módot kínál és számos beépített funkciót tartalmaz. Felhasználási lehetőségeire nézve nem csak JABLOTRON központokhoz, hanem központi egység nélküli, önálló, mindentől független vezérlési feladatokra is felhasználható okos relé.Kialakítását tekintve DIN sínre történő telepítésre terveztük, a működését szabályozó paraméterek beállítása pedig a fedél alatt elhelyezett DIP kapcsolókkal történik. A relé összesen 8 funkció önálló megvalósítására képes – a szokásos BE/KI kapcsolástól kezdve a szabályos időközönként kiadott impulzusokig. Használata rendkívül felhasználóbarát, ajánljuk minden telepítőnek és az automatikus vezérlések különösebb szakképzettséget nem igénylő megvalósítása iránt érdeklődő felhasználóknak, egyszerű vezérlési feladatok, SMART HOME alkalmazások céljára. |
|
Vélemények
Leírás és Paraméterek
- JABLOTRON UR-01 univerzális DIN sínre szerelhető relé. Ezt a hasznos kis reléegységet minden telepítőnek ajánljuk, mivel rendkívül sokféle alkalmazási lehetőséget kínál. Kapcsoló eleme egy galvanikusan leválasztott, nagy teljesítményű (~230V /16A) kontaktus kimenet, mellyel közvetlenül vezérelhetők nagyobb terhelést jelentő eszközök.
- Választható működési módok és alkalmazási példák – kapcsoló relé (szokásos relé funkciók); átkapcsoló relé (összesített világítás vezérlés több kapcsolóval); átkapcsolás idő korlátozással (ideális összesített világítás vezérlés több kapcsolóval. A világítás csak addig marad bekapcsolva, ameddig Ön ezt beállította); késleltetett kikapcsolás (ventilátor vezérlése pl. a mosdóban); késleltetett bekapcsolás (elektromos motor különböző üzemmódokban, pl. csillag - delta kapcsolás történő indítása); előre beállított ideig történő bekapcsolás kontaktus vezérléssel (elektromos berendezés bekapcsolása a kívánt időtartamra); előre beállított ideig történő bekapcsolás kontaktus bontásával (a ventilátor bekapcsolására, amikor a világítást lekapcsolják stb.); automatikus bekapcsolás megadott időközönként, megadott időre, majd kikapcsolás (pl. a fürdőszobai törölköző melegítő fűtőtest 10 percenként 2 percre bekapcsol – a működési idő külön állítható)
- Műszaki adatok
- Tápfeszültség: 230 V AC / 50 Hz, II védelmi osztály
- Áramfelvétel: 0.3 W / max. 0.8 W
- A bemenet: 230 V AC
- Relé kontaktus terhelhetősége:
- (a relé kontaktusok galvanikusan leválasztottak a vezérlő egységtől)
- Maximális kapcsolható feszültség: 250 V AC / 24 V DC
- Rezisztív terhelhetőség: (cosφ=1) max.16 A
- Induktív, kapacitív terhelhetőség: (cosφ=0.4) max. 8 A
- Halogén fényforrások: max. 1000 W
- Egyenfeszültség: 384 W
- A relén átfolyó minimális elfogadható áram: (DC) 0.5 W
- Csatlakozó vezetékek keresztmetszete: 2 x 1.5 mm2; max. 1 x 2.5 mm2
- Méretek: 18 x 90 x 65 mm, 1 DIN modul
- Működési környezet: Általános beltéri
- Működési hőmérséklettartomány: -10 to + 40 °C
- IP védettség: IP20, IP40 az előlapra vonatkozóan az MSZ EN 60529 szerint
- További megfelelőségek: MSZ EN 60947-1, MSZ EN 60947-6-1, MSZ EN 50581.
- Figyelem: Az eszközt egy kismegszakítóval (max. 16A) védett áramkörre kell csatlakoztatni.
