JABLOTRON JA-120Z, adatbusz jelerősítő

A JA-120Z adatbusz jelerősítő egység a JABLOTRON 100 riasztórendszer eleme. Feladata elegendő áram biztosítása az adatbuszra csatlakoztatott eszközök számára, ha a központi egység által biztosított kimeneti áramerősség már nem elégséges (1. ábra), továbbá az adatbusz segítségével elérhető távolság növelésére további maximum 1x500 m (JA-100K és JA-101K) vagy 2x 500 m (JA-106K) hosszban (2. ábra).

Figyelem! A JA-120Z készülék nem növeli meg a JA-100 rendszerben az adatbuszra csatlakoztatható eszközök darabszámát. A készülék egyes adatbusz kimeneteire legfeljebb 50 címezhető eszköz csatlakoztatható!

A bemeneti sorcsatlakozó galvanikusan leválasztott a védő szigetelés miatt és a jelerősítő bemeneti és kimeneti pontjain előforduló földpotenciál szintek miatt. A modul tápellátását a 230V-os hálózatból nyeri, és lehetőség van egy maximum 18 Ah kapacitású készenléti akkumulátor csatlakoztatására is. A készüléket ház nélkül, egy JA-83PWR tápegységgel együtt szállítjuk, telepítésére kiválóan alkalmas például egy JABLOTRON PLV-CP-L típusú műanyag ház. Javasoljuk, hogy az eszköz telepítését bízza a Jablotron Alarms a.s. helyi képviselője által megfelelően kioktatott és levizsgáztatott telepítő szakemberre.

1. ábra

2. ábra

Műszaki adatok

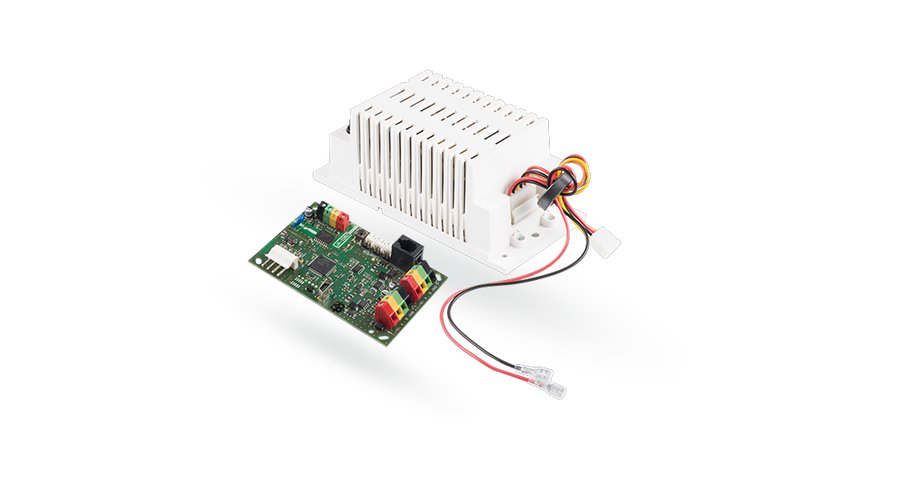

A készlet egy JA-120Z modult és egy JA-83PWR tápegységet tartalmaz. A készenléti akkumulátort és a PLV-CP-L műanyag házat a készülékcsomag nem tartalmazza.

Hálózati tápegység (JA-83PWR) 90 – 250 V AC

• Bemeneti teljesítményfelvétel: 50 VA
• Biztosíték: T1.6 A/250 V, 5x20 mm

Bemeneti oldal

• Tápfeszültségét a központi egység adatbuszából nyeri: 12 V DC (9 … 15 V)
• Áramfelvétel:
  • nyugalmi üzemmódban: 10 mA
  • névleges (a vezeték méretezéséhez): 10 mA

Kimeneti oldal

• Kimeneti feszültség: jellemzően 13.7 V DC
• Maximum brummfeszültség: 0.1 Vpp
• Maximális terhelhetőség: 2 A
• Galvanikus leválasztás: (teszt feszültség 4 kV)

Általános adatok

• Készenléti akkumulátor: 12 V / 7 – 18 Ah
• Készenléti akkumulátor típusa  savas ólom, zselés
• Alacsony telepfeszültség szint: ≤ 10.9 V
• Mélykisülés elleni védelem: ≤ 9.7 V
• Akkumulátor maximális töltödési ideje <72 h/80% C – 18 Ah
• A NYÁK modul súlya: 45 g
• A JA-83PWR tápegység tömege: 360 g
• A NYÁK méretei: 102 x 66 x 14 mm
• A tápegység méretei: 170 x 80 x 65 mm
• A PLV-PC-L műanyag ház méretei 357 x 297 x 105 mm
• PLV-PC-L műanyag ház nem tartozék!
• Osztályba sorolás: Grade 2/II környezetvédelmi osztály
• Megjegyzés: PLV-CP-L műanyag házba vagy más Grade 2 (vagy magasabb) minősítésű burkolatba történő elhelyezés esetén.
• Szabványi megfelelőségek EN 50131-1, EN 50131-6
• Környezeti besorolás: általános beltéri
• Működési hőmérséklettartomány: -10 ~ +40 °C
• Működési páratartalom tartomány 75 % RH, nem kondenzált
• Minősítő testület: Trezor Test s.r.o. (no. 3025)
• További megfelelőségek EN 60950-1, EN 50130-4, EN 55022
