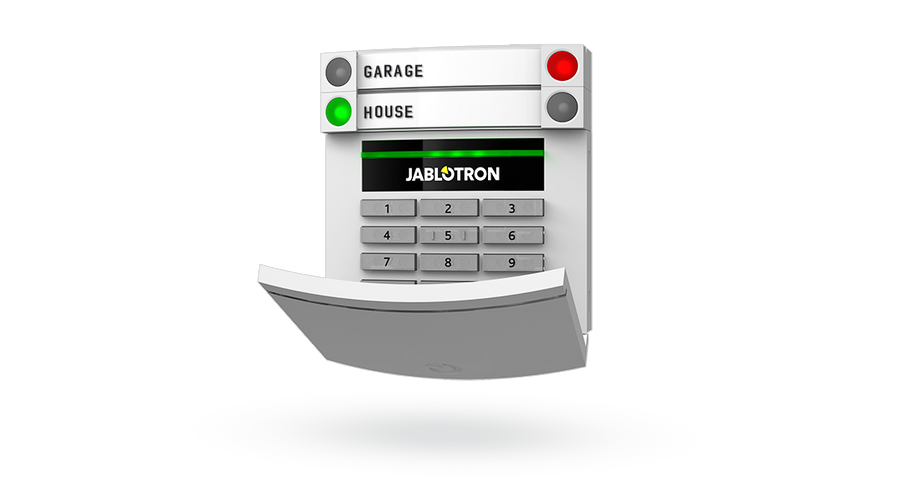

JABLOTRON JA-153E, vezeték nélküli kezelőegység, LCD kijelző, billentyűzet, RFID

• A JA-153E vezeték nélküli LCD kezelőegység a JABLOTRON JA-100 rendszer része. Moduláris felépítésének köszönhetően a telepítendő rendszer és a kezelőegység mérete tökéletesen a felhasználó igényeire szabható. A készülék a JA-101Kx és JA-106Kx központi egységekkel kompatibilis, a JA-100Kx központokhoz nem használható!
• Használatához a rendszernek tartalmaznia kell legalább egy telepített és működőképes JA-11xR rádiós vevőmodult.
• A kezelőegység RFID kártya/címke olvasót, billentyűzetet és egy JA-192E vezérlő szegmenset tartalmaz. A kezelőegységet szükség szerint további szegmensekkel lehet bővíteni, de a szegmensek száma egy kezelőegységen nem haladhatja meg a 20 db-ot. A felhasználó kívánságára a billentyűzet lenyitható fedőlapja eltávolítható (pl. gyakori használat esetén a hozzáférés megkönnyítésére).
• A kezelőegységhez külső tápegység is csatlakoztatható oly módon, hogy egy 12V DC feszültséget szolgáltató tápegység kimeneti vezetékeit bekötjük a kezelőegység +U és GND sorcsatlakozójába. Alkalmas tápegység típus például a Jablotron által forgalmazott DE06-12 tápegység adapter. Amikor a kezelőegység tápellátását külső tápegység biztosítja, a kezelőegység folyamatosan fenntartja a kommunikációt a központi egységgel, és képes folyamatosan visszajelezni a rendszer állapotát. Az elemeket azonban a külső tápegység használata esetén is tartsa a kezelőegységben, hogy a tápfeszültség esetleges kimaradása esetén a kezelőegység szünetmentes működése biztosítva legyen. Ne feledje azonban, hogy a kezelőegységbe helyezett elemek nem tölthetők fel a külső tápegységgel!
• A rendszer használata rendkívül egyszerű, vezérléséhez mindössze két dolgot kell megtennie: azonosítania kell magát a rendszer számára, hogy az adott parancsot ki adta ki, és jogosult-e az adott parancs kiadására, majd egyetlen gombnyomással ki kell adnia a kívánt parancsot, melyet a rendszer ezután végrehajt. A felhasználó azonosítása a billentyűzeten beütött azonosító kóddal vagy egy RFID kártya vagy címke leolvastatásával történik. Lehetőség van arra is, hogy a felhasználó előbb kiadja a parancsot, majd utána azonosítsa magát a fent leírt két eljárás valamelyikével. Egyszerűen csak meg kell nyomnia a szegmens valamelyik funkciógombját, majd azonosítania kell magát, mint a parancs jogosult kiadóját. A központ beállításától függően az is lehetséges, hogy a felhasználó egyszerű gombnyomással, azonosítás nélkül vagy gombnyomás nélkül, egyszerű azonosítással vezérelje a riasztórendszert vagy annak programozható kimeneteit.
• A kezelőegység egy külső zónabemenetet is tartalmaz, melyhez vezetékes nyitásérzékelő csatlakoztatható (lásd az alábbi ábrát).

• Javasoljuk, hogy a kezelőegység telepítését bízza a Jablotron Alarms a.s. helyi képviselője, az LDSZ Kft. által kioktatott és levizsgáztatott telepítőre.

Műszaki adatok

• Tápfeszültség: 2 db AA (LR6) 1.5V / 2400mAh alkáli elem
• Elemek várható élettartama: 1 -2 év (a beállításoktól függően)
• Rádiókommunikációs frekvencia: 868,1 MHz Jablotron protokoll
• Rádiókommunikációs hatótávolság: 200 m (nyílt térben)
• Áramfelvétel kisegítő tápegység használata esetén: 0.5W
• RFID frekvencia: 125 kHz
• Méretek: 102 x 75 x 33 mm
• Biztonsági osztályba sorolás: EN 50131-1, EN 50131-3, EN 50131-5-3 szerinti Grade II
• Működési környezet: az EN 50131-1 szerinti II. általános beltéri
• Működési hőmérséklettartomány: -10°C ~ +40°C
• További megfelelőségek: EN 50130-4, EN 55022, ETSI EN 300330, ETSI EN 300220, EN 60950-1
