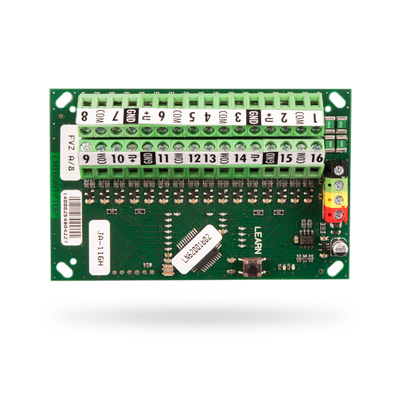

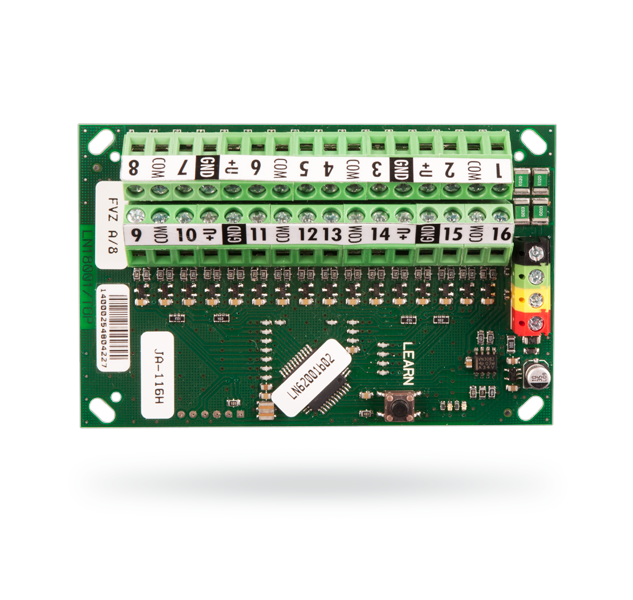

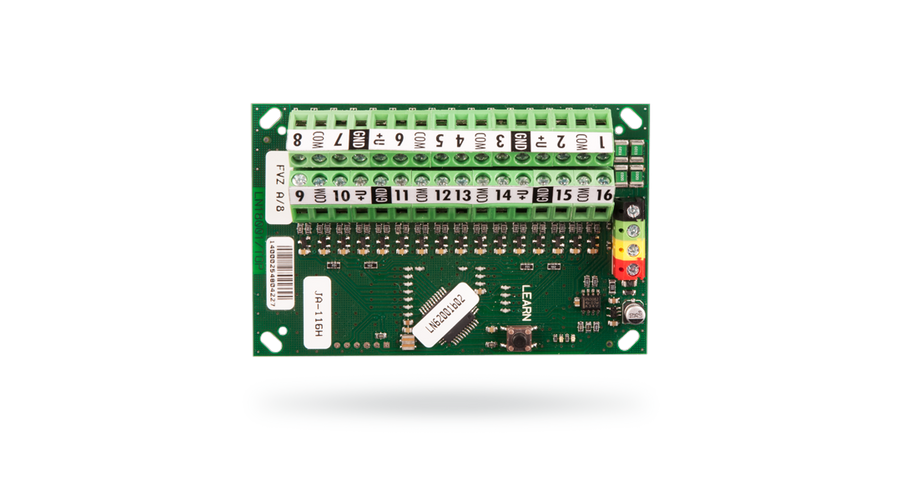

JABLOTRON JA-116H, 16 bemenetű címzőmodul vezetékes érzékelőkhöz

A JA-116H modul használata akkor válhat szükségessé, ha a rendszer vezetékezését már korábban kialakították és annak módosítására nincs mód, vagy eredetileg is az volt a cél, hogy az érzékelőket egyenként, csillagpontosan vezetékezzék be a központ telepítési helyére. A JABLOTRON 100 rendszerbe egyébként 4 féle bővítő/címző modul köthető (JA-116H,  JA-111H TRB, JA-118M, JA-110M ), melyek lehetővé teszik hagyományos (nem címezhető, kontaktus kimenetű) érzékelők integrálását a rendszerbe. A JA-116H modul 16 érzékelőt képes fogadni és ezek tápellátását az adatbuszról biztosítani, így jellemzően PIR érzékelők vagy infrasorompók jelének fogadására használható. A modul telepíthető közvetlenül a JA-106K sorozatú központok dobozába, de a JA-194PL közepes méretű, többcélú szerelődobozba is. A JA-100K és JA-101K központok dobozába közvetlenül nem telepíthető. MABISZ ajánlással rendelkezik. A rendszer másik, nagyobb zónaszámú bővítő modulja a JA-118M 8 bemenetű címzőmodul, mely a csatlakoztatott érzékelőknek tápfeszültséget nem szolgáltat, ezért jellemzően mágneses ajtó/ablak nyitásérzékelők, vagy más, tápfeszültséget nem igénylő eszközök rendszerbe illesztésére használható. A JA-111H TRB egy 1 bemenetű címző modul feladata pedig, hogy bármely hagyományos (nem címezhető, kontaktus kimenetű) érzékelő beillesztését lehetővé tegye a Jablotron 100 rendszerbe. Ez a modul bemenetet és tápfeszültséget is szolgáltat a csatlakoztatott érzékelőnek, a központ adatbuszának felhasználásával.

A JA-110M egy két bemenetű címző modul feladata, hogy illesztési lehetőséget biztosítson két vezetékes külső (NC, NO vagy EOL lezárású) nyitásérzékelő számára a Jablotron 100 rendszerbe. A modul tápellátását az adatbuszról nyeri és a központtal is az adatbuszon keresztül kommunikál, de a csatlakoztatott érzékelőnek tápfeszültséget nem szolgáltat. Az érzékelő címezhető és két pozíciót foglal el a központ memóriájában.

Műszaki adatok

• Tápfeszültség: 12 V (9 … 15 V) a központ adatbuszáról
• Áramfelvétel (minden érzékelő tápfeszültség kimenet bekapcsolva): 25 mA
• Figyelem: a +U és GND csatlakozókra csatlakoztatott érzékelők áramfelvétele hozzáadódik a rendszer készenléti áramfelvételének számított értékéhez.
• Az egyes érzékelő tápfeszültség kimenetek maximális engedélyezett terhelhetősége a +U és GND kapcsokon: 100mA
• Az összes érzékelő tápfeszültség kimenet együttesen mért maximális terhelhetősége a +U és GND kapcsokon: 4 x 100mA
• Méretek: 102 x 66 x 20 mm
• Védelmi osztályba sorolás: az MSZ EN 50131-1 és MSZ EN 50131-3 szerinti Grade 2
• Működési környezettartomány: II. – általános beltéri, (EN 50131-1)
• Működési hőmérséklettartomány: -10°C ~ +40 °C
• További megfelelőségek: EN 50130-4, EN 55022
