JABLOTRON JA-191Y LTE kommunikátor modul JABLOTRON 100 sorozatú központokhoz
Az Ön személyes kapcsolattartója ehhez a termékhez
|
+36-20/407-90-48 |
| Az Ön műszaki támogatója ehhez a termékhez
|
+36 20/357-81-68 |
| Cikkszám: | 10121 |
| Gyártó: | JABLOTRON |
| Raktárkészlet 1: | Nincs raktáron - rendelhető |
| Raktárkészlet 2: | Nincs raktáron - rendelhető |
|
|
|
|
A JABLOTRON JA-191Y LTE kommunikátor a JABLOTRON 100 rendszer része és kizárólag a JA-100xx és JA-106xx központokkal használható. Az LTE (4G) kommunikátor feladata, hogy a központi egységbe történő beépítése után lehetővé tegye a biztonsági rendszer másodlagos kommunikációs útvonalának megnyitását (az elsődleges kommunikációs útvonal a beépített LAN kommunikátor használata). A kommunikátor használatával a LAN hálózat kimaradása esetén is biztosítható a rendszer jelentéseinek továbbítása és távoli elérése. |
|
Vélemények
Leírás és Paraméterek
A JABLOTRON JA-191Y LTE kommunikátor a JABLOTRON 100 rendszer része és kizárólag a JA-100xx és JA-106xx központokkal használható. A JA-191Y LTE modullal kiegészített központi egység képes a GSM hálózaton keresztül jelentéseket továbbítani a távfelügyelet irányába, továbbá lehetővé teszi, hogy az okostelefonos vagy számítógépes alkalmazásokat futtató felhasználók a MyJABLOTRON és MyCOMPANY alkalmazások használatával távolról is elérhessék a rendszert, SMS, PUSH vagy hangüzeneteket, e-maileket kapjanak a rendszertől, illetve SMS üzenetekkel, telefonos behívással vagy a MyJABLOTRON alkalmazással vezérelhessék a rendszer különböző funkcióit. Lehetővé teszi továbbá a központ távprogramozását az F-Link program használatával, illetve a MyCOMPANY alkalmazáson keresztül, platform független módon a Web-Link programozói felület elérését.
A modult közvetlenül a központi egység nyomtatott áramköri lapjára kell telepíteni, a kiegészítő modulok számára fenntartott csatlakozó aljzatba történő felhelyezéssel (lásd a központi egység leírását).
Figyelem: Ne helyezze feszültség alá a modult, amíg nem csatlakoztatta az antennát!!!

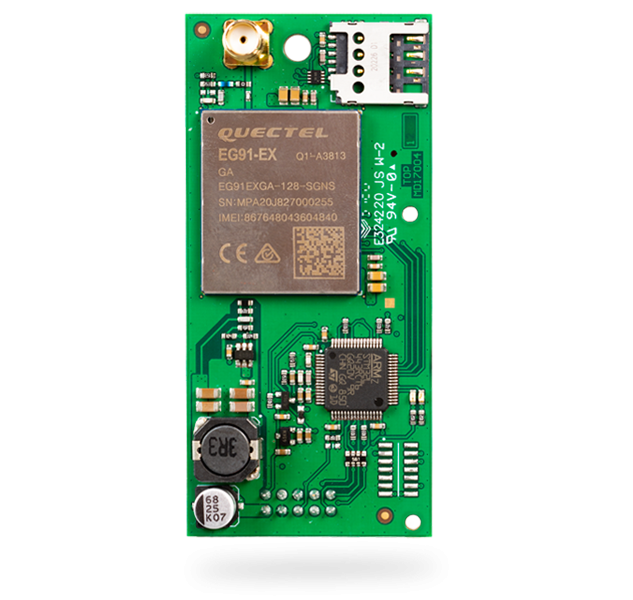

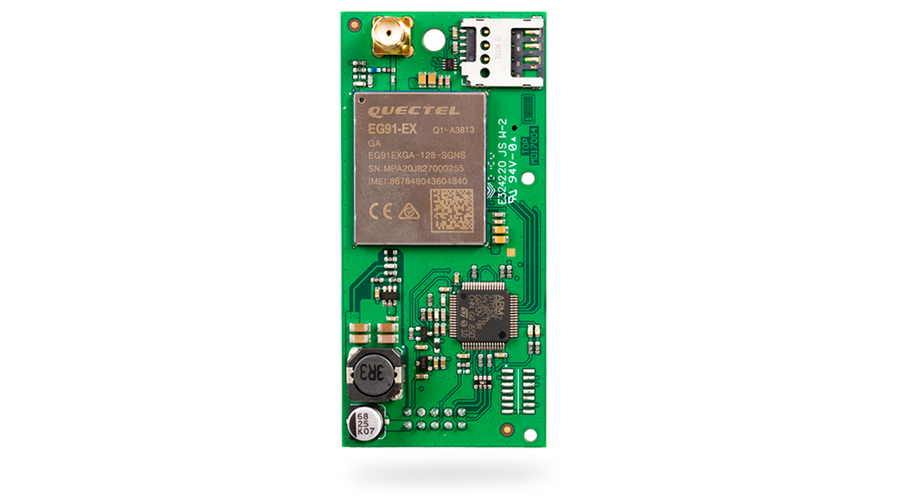

A JA-191Y kommunikátor főbb részei
Főbb elemek: 1. a Zöld visszajelző LED mutatja a működő GSM kapcsolat meglétét; 2. Sárga színű hibajelző LED; 3 rendszer csatlakozó; 4. SIM kártya foglalat; 5. távtartó; 6. a GSM antenna SMA csatlakozója
Műszaki adatok
- Tápfeszültség 8-15V DC (a központi egységről)
- Átlagos áramfelvétel kb. 22 mA (a GSM jelerősségtől függően)
- Maximális áramfelvétel 670 mA
- GSM kommunikációs sáv
- - 2G (GSM, EDGE) 900/1800 MHz
- - 3G 900/2100 MHz (B8, B1)
- - 4G (LTE) 800/900/1800/2100/2600 MHz (B20, B8, B3, B1, B7)
- I&HAS osztályba sorolás az MSZ 50131-1 szerinti Grade 2/II. környezeti osztály
- (Megjegyzés: a védelmi osztályba sorolás csak akkor alkalmazható, ha a csatlakoztatott központi egység is megfelel a Grade 2 védelmi osztály előírásainak. A beálltávfelügyeletításokról bővebben a központi egység telepítési leírásában olvashat)
- Méretek 82 x 38 x 32 mm
- Súly 29 g
- Működési környezet általános beltéri
- Működési hőmérséklettartomány -10 °C ~ 40 °C
- Átlagos működési páratartalom 75% RH, nem kondenzálódó
- Kompatibilis távfelügyelet vevőegységek A komm. protokolltól függően
- SPT kommunikátor típus
- SPT típus Z (központi egység bővítő modul)
- AS/SPT interfész Transzparens
Támogatott ATS osztályok/kommunikációs protokollok:
|
ATS osztály 1) |
ATS interfész |
Átviteli protokoll |
|
SP2 |
GSM-SMS |
JABLO SMS |
|
SP3 - SP5 |
GSM-GPRS (IP) |
JABLO IP ANSI SIA DC-09 |
|
DP4 2) |
LAN (IP) GSM-GPRS (IP) |
JABLO IP ANSI SIA DC-09 |
|
Megjegyzés: 1. Az ATS interfész konfigurálásában megjelenő ATS osztályok és adatátviteli protokollok a maximális lehetséges beállítási lehetőségek a riasztási kommunikációs útvonal összeállítása során. A tényleges osztályba sorolás meghatározása a telepítő feladata a távfelügyelettől kapott információk alapján. A riasztás átviteli útvonal összeállítása a CLC/TS 50136-7 irányelv előírásai szerint kell történjen. 2. DP4 osztály csak a LAN kommunikátor használata esetén választható ki. Figyelem: A WIFI vagy GSM által megvalósított LAN kommunikáció rádiós kommunikációnak számít, ezért DPx riasztás átviteli útvonal létrehozása során GSM kommunikátor és WIFI WAN hálózat használata nem lehetséges az azonos adatátviteli közeg miatt. Kifejezések magyarázata: SPx: Egy kommunikációs útvonal egy távfelügyelethez (Egy útvonal) DPx: Két kommunikációs útvonal egy távfelügyelethez (Két útvonal) |
||
- Minősítő testület Trezor Test s.r.o. (No. 3025)
- További megfelelőségek EN 62368-1, ETSI EN 301 511,
- EN 50130-4 +A1, ETSI EN 301 489-1, ETSI EN 301 489-52
- ETSI EN 301 486-19, ETSI EN 301 908-1, ETSI EN 301 908-13
- ETSI EN 301 908-2, ETSI EN 303 413, EN 55032, EN 50665, EN 50581,
- EN 50131-1, EN 50131-3, EN 50131-10, EN 50136-1,
- EN 50136-2, ANSI SIA DC-09.
- Működési feltételek ECC/DEC/(12)01,
- ERC/DEC/(97)02, ECC/DEC/(06)01
| Termék kategória | Kommunikátorok |
| Felhasználási környezet | Beltéri |
| Típus | Vezetékes |
A JABLOTRON 100+ jelentéseit fogadni képes távfelügyeletek listája
Minden JABLOTRON központi egység tartalmaz beépített LAN kommunikátort, a központok többsége tartalmaz beépített GSM/GPRS kommunikátort is, amelyek pedig nem, azok is bővíthetők GSM/GPRS vagy PSTN kommunikátorral, melyek lehetővé teszik a rendszerek számára a Felügyeletekkel történő kommunikációt. A GPRS és LAN kommunikáció jelenleg a legkorszerűbb és leggyorsabb kommunikációs forma, melynek fogadására a Felügyeletek vevőegységeit fel kell készíteni. Ebben teljes körű INGYENES terméktámogatást nyújtunk az érdeklődő felügyeletek tulajdonosai, üzemeltetői számára.
Jelenleg az alábbi felügyeletek alkalmasak a JABLOTRON központok jelentéseinek közvetlen fogadására:
- Alhambra Plusz Kft. (Oroszlány), Elit-Őr Kft. ( Békéscsaba ), LDSZ (Pécs, Budapest, Balatonkeresztúr, Szekszárd), Pilis Security (Pilisvörösvár), Verena Kft. ( Mogyoród ), Nyugalom Kft (Veszprém), Hungaro Force & Monitoring Kft. (Nagykőrös)
Felhívjuk partnereink figyelmét, hogy a lista folyamatosan bővül, ezért előfordulhat, hogy az itt felsoroltakon kívül további felügyeletek is csatlakozhattak a honlap legutóbbi frissítése óta. Várjuk továbbá azoknak a felügyeleti szolgáltatóknak a jelentkezését, akik úgy gondolják, hogy felügyeleti rendszerüket alkalmassá szeretnék tenni a JABLOTRON eszközök jelentéseinek közvetlen fogadására, és részesedni szeretnének a JABLOTRON termékek sikeréből, hogy bővebb információért, illetve teljes körű tájékoztatásért lépjenek kapcsolatba az LDSZ Kft. Jablotron termékmenedzserével, Tóth Ferenccel.
