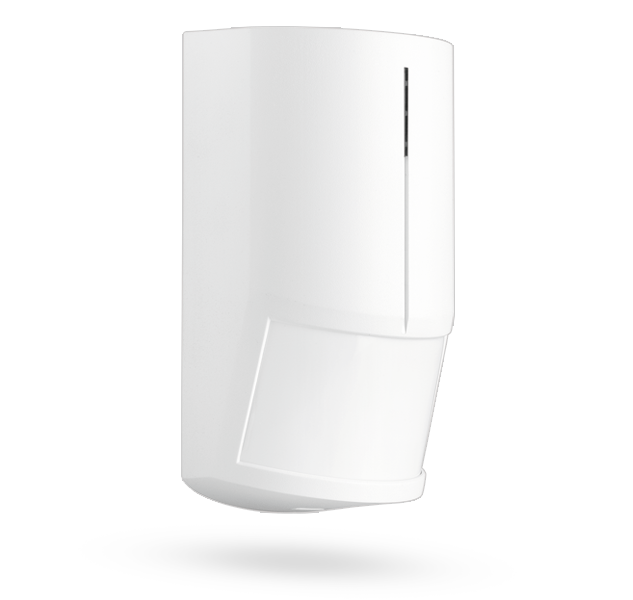

JABLOTRON JA-120PW, vezetékes, címezhető kombinált PIR/MW mozgás érzékelő
Az Ön személyes kapcsolattartója ehhez a termékhez
|
Arnóth Péter +36-20/407-90-48 |
| Az Ön műszaki támogatója ehhez a termékhez
|
Tóth Ferenc +36 20/357-81-68 |
| Cikkszám: | 7725 |
| Gyártó: | JABLOTRON |
| Raktárkészlet 1: | Nincs raktáron - rendelhető |
| Raktárkészlet 2: | Nincs raktáron - rendelhető |
|
|
|
|
A JABLOTRON JA-120PW adatbuszra csatlakoztatható, vezetékes, címezhető, beltéri kombinált PIR/MW érzékelő a JABLOTRON JA-100 rendszer része. Feladata az emberi test mozgásának érzékelése a védett épületek belsejében. A PIR és mikrohullámú radar érzékelési módok kombinálása kiváló védelmet nyújt a téves riasztások ellen. Amikor a PIR érzékelő mozgást érzékel a védett területen, a mikrohullámú (MW) érzékelő aktiválódik és megerősíti, vagy elutasítja a PIR érzékelő által adott jelzést. Riasztási jelzés csak akkor jön létre, ha mindkét érzékelő megerősítette a mozgás tényét. A PIR mozgásérzékelő érzékelési tartománya 12m/110°, a mikrohullámú radar érzékelési tartománya pedig 15m/90°. Az érzékelő letárolásakor egy memória pozíciót foglal el a központi memóriájában. |
|
Vélemények
Leírás és Paraméterek
A JABLOTRON JA-120PW adatbuszra csatlakoztatható, vezetékes, címezhető, beltéri kombinált PIR/MW érzékelő a JABLOTRON JA-100 rendszer része. Feladata az emberi test mozgásának érzékelése a védett épületek belsejében. A PIR és mikrohullámú radar érzékelési módok kombinálása kiváló védelmet nyújt a téves riasztások ellen. Amikor a PIR érzékelő mozgást érzékel a védett területen, a mikrohullámú (MW) érzékelő aktiválódik és megerősíti, vagy elutasítja a PIR érzékelő által adott jelzést. Riasztási jelzés csak akkor jön létre, ha mindkét érzékelő megerősítette a mozgás tényét. A PIR mozgásérzékelő érzékelési tartománya 12m/110°, a mikrohullámú radar érzékelési tartománya pedig 15m/90°. Az érzékelő letárolásakor egy memória pozíciót foglal el a központi memóriájában.
Telepítésekor az érzékelő megfelelő érzékelési tartományának beállításához és a telepítés megkönnyítéséhez javasoljuk a JA-191PL fali/mennyezeti tartó használatát. A forgatható tartó feladata, hogy lehetővé tegye az érzékelőknek tégla vagy gipszkarton felületekre (fal vagy mennyezet) történő biztonságos telepítését, miközben lehetővé teszi az érzékelő megfelelő érzékelési tartományának kompromisszumok nélküli pontos beállítását. A tartó ugyanakkor beépített szabotázskapcsolót is tartalmaz, mely saját csatlakozóval kapcsolódik az arra alkalmas csatlakozási felülettel rendelkező érzékelők (JA-111P-WW, JA-111P-WG, JA-151P-WW, JA-151P- WG, JA-112P, JA-112P (G), JA-152P, JA-152P (G)) külső szabotázskapcsoló fogadására kialakított aljzatába. A forgatható tartó azoknak az érzékelőknek (pl. a JA-120PB típusnak) a megfelelő beállítását is segíti, amelyekben nincsen kialakított foglalat a külső szabotázskapcsoló vezetéke számára.
A PIR érzékelő érzékelési tartománya nem csak a forgatható tartóval, hanem a cserélhető lencsék segítségével is a telepítési hely sajátosságainak megfelelően módosítható. Az opcionális lencsék típusai: JS-7904 - folyosó, JS-7910 - kisállat védett, JS-7902 - függöny.
- JS-7904 folyosó lencse (25m/15°)
- JS-7910 kisállat védett lencse (12m/120°)
- JS-7902 függöny lencse (10m/12°)
- Az érzékelőhöz gyárilag adott térlátó lencse (12m/110°)
- A mikrohullámú radar érzékelési tartománya (15m/90°)
Nyílt térben Teszt helyiségben
Javasoljuk, hogy az érzékelő telepítését bízza a Jablotron Alarms a.s. helyi képviselője, az LDSZ Kft. által kioktatott és levizsgáztatott telepítőre.
Műszaki adatok
- Tápfeszültség: a központ 12V-os adatbuszáról (9…15 V)
- Nyugalmi áramfelvétel: 5 mA
- Névleges áramfelvétel érték a vezeték kiválasztásához: 25 mA
- Javasolt telepítési magasság: 2.5m a padlószint felett
- PIR érzékelési tartomány: 110°/12m (alaplencsével)
- MW érzékelési tartomány: 24° / 15m (nyílt térben)
- MW érzékelési tartomány: 90 ° / 15m
- (lásd teszt helyiség)
- Mikrohullámú radar frekvenciája: 9.35 GHz
- Méretek: 95 x 60 x 55 mm
- Súly: 110 g
- Osztályba sorolás: Grade 2 biztonsági / II környezetvédelmi osztály
- - szabványi megfelelőség: EN 50131-1, EN 50131-2-4
- - környezettartomány: II. általános beltéri
- - működési hőmérséklettartomány: -10 °C ~+40 °C
- - átlagos páratartalom: 75% RH, nem-kondenzálódó
- - minősítő testület: Trezor Test s.r.o. (no. 3025)
- További megfelelőségek: ETSI EN 300 440-1, EN 60950-1
- EN 50130-4, EN 55022
Használatakor figyelembe kell venni az ERC REC 70-03 előírásait
| Termék kategória | Érzékelők |
| Felhasználási környezet | Beltéri |
| Típus | Vezetékes |
A JABLOTON 100+ jelentéseit közvetlenül fogadni képes felügyeleti központok aktuális listája
Minden JABLOTRON központi egység tartalmaz beépített LAN kommunikátort, a központok többsége tartalmaz beépített GSM/GPRS kommunikátort is, amelyek pedig nem, azok is bővíthetők GSM/GPRS vagy PSTN kommunikátorral, melyek lehetővé teszik a rendszerek számára a Felügyeletekkel történő kommunikációt. A GPRS és LAN kommunikáció jelenleg a legkorszerűbb és leggyorsabb kommunikációs forma, melynek fogadására a Felügyeletek vevőegységeit fel kell készíteni. Ebben teljes körű INGYENES terméktámogatást nyújtunk az érdeklődő felügyeletek tulajdonosai, üzemeltetői számára.
Jelenleg az alábbi felügyeletek alkalmasak a JABLOTRON központok jelentéseinek közvetlen fogadására:
- Alhambra Plusz Kft. (Oroszlány), Elit-Őr Kft. ( Békéscsaba ), LDSZ (Pécs, Budapest, Balatonkeresztúr, Szekszárd), Pilis Security (Pilisvörösvár), Verena Kft. ( Mogyoród ), Nyugalom Kft (Veszprém), Hungaro Force & Monitoring Kft. (Nagykőrös)
Felhívjuk partnereink figyelmét, hogy a lista folyamatosan bővül, ezért előfordulhat, hogy az itt felsoroltakon kívül további felügyeletek is csatlakozhattak a honlap legutóbbi frissítése óta. Várjuk továbbá azoknak a felügyeleti szolgáltatóknak a jelentkezését, akik úgy gondolják, hogy felügyeleti rendszerüket alkalmassá szeretnék tenni a JABLOTRON eszközök jelentéseinek közvetlen fogadására, és részesedni szeretnének a JABLOTRON termékek sikeréből, hogy bővebb információért, illetve teljes körű tájékoztatásért lépjenek kapcsolatba az LDSZ Kft. Jablotron termékmenedzserével, Tóth Ferenccel.
